Neue Cinchbuchsen für Revox A77 - einfacher Einbau !

(English version see below)


Dies ist ein neues Pievox Produkt
zum Ersatz und zur Verbesserung der Geräte.

Nach der Devise:

  "Gute Buchsen machen den Klang nicht besser,
                        aber schlechte Buchsen machen ihn schlechter"

kann es doch empfehlenswert sein, die eventuell ausgeleierten Cinch / RCA Buchsen zu ersetzen.

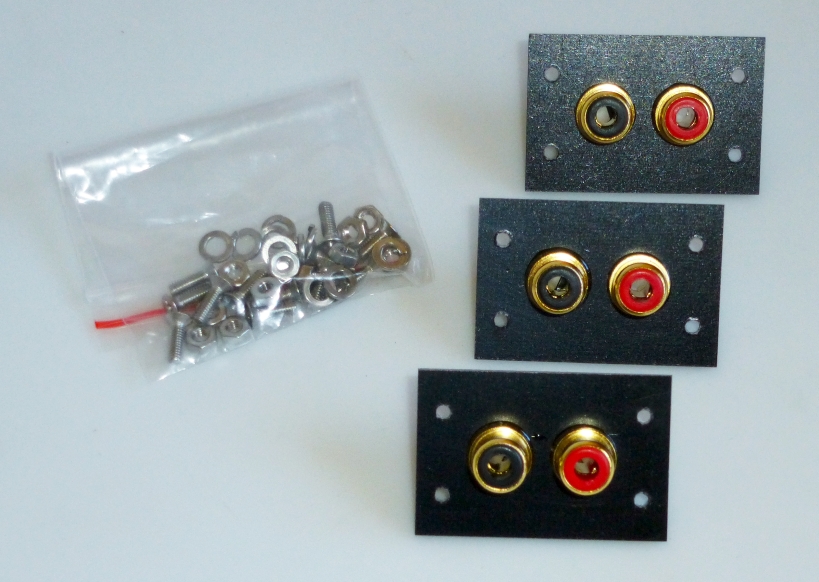

Lieferumfang  Buchsenplättchen mit Schrauben:
neue Buchsen eingebaut:

Ein Set für Revox A77  mit 3,2mm Edelstahlbohrer ist auf Anfrage auch erhältlich.

Sets für andere Revoxgeräte sind erhältlich - derzeit für Revox B77 und A76 Tuner
Weitere Sets in Vorbereitung.

Der besondere Vorteil der Pievox Cinch / RCA Ersatzbuchsen  ist, daß der Einbau der Buchsen
ohne große mechanische Arbeiten erfolgt, da sie 1:1 in die Geräte passen.



Eine Einbaubeschreibung wäre vorab abrufbar unter

                          http://www.pievox.de/Einbau_Neue_Cinch_A77.html

Da Ebay keine Links zuläßt, bitte die Zeile in Ihren Browser kopieren.....

Die Befestigung erfolgt durch Schrauben.
Keine Blindnieten, die den Besitz dieser Zange voraussetzen und zudem etwas fizzelig
in der Anwendung ist um die Buchsen im Ausschnitt perfekt zu positionieren.

Bei der gewählten Methode mit Senkkopfschrauben ziehen sich die Buchsen
automatisch in die richtige Position im Ausschnitt. Also kein Gefummel bis die Buchse richtig sitzt.

Die Buchsen sind hartvergoldet.

Die Buchsen sind gegen Verdrehen gesichert,
so daß beim "Herausdrehen" festsitzender Cinch-Stecker die Buchse nicht gelöst wird.

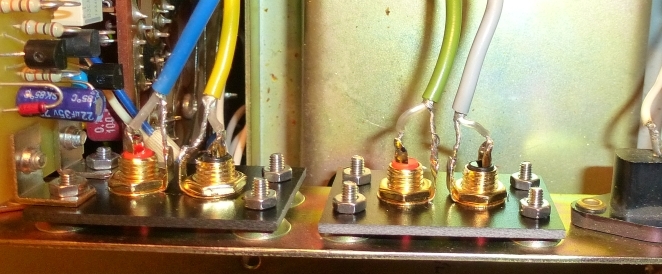

Eine weitere Möglichkeit, die nur die Pievox Ersatzbuchsen bieten ist, die Originalverdrahtung mit getrennten Abschirmungen an den Eingangsbuchsen auszuführen.

Der vergrößerte Abstand der Buchsen auf 13mm
ermöglicht die Verwendung der schönen Neutrik-Cinch Stecker -
und hat sogar noch 1mm Luft zwischen den Steckern.


Sie erhalten:
3x Stck fertig bestückte Plättchen mit den nötigen Schrauben zum Einbau

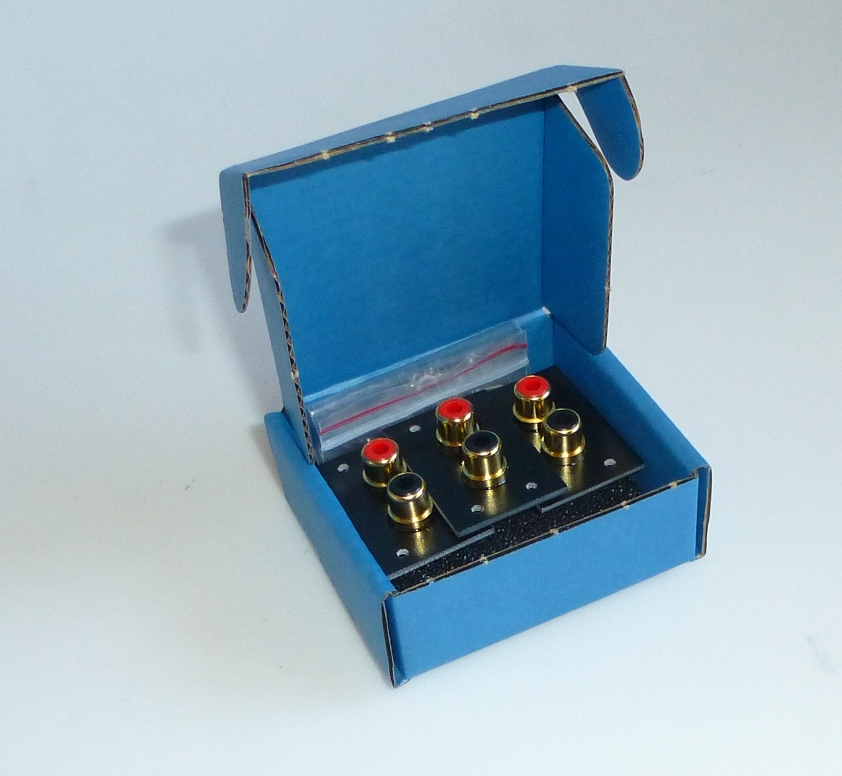

                        Versandpackung





Techn. Details

Abmessungen der Befestigung wie die Original-Buchsenplatte

Die Buchsen sind hartvergoldet

Verdrehungssicher durch Verklebung mit hochfestem Industriekleber

Trägerplatte  1,5mm glasfaserverstärkte Epoxidplatte, in der Masse schwarz, also nicht lackiert

Schraubenmaterial  V2A Edelstahl

Pievox
Replacement Cinch / RCA sockets for Revox A77 -  very simple to install




In short:  "Good jacks do not make the sound better, but bad jacks make it worse."



                    what you get                                                         installing done


A set for the Revox A77 including a 3,2mm V4a drill is also available on request.

Sets for other Revox devices - now for Revox B77 and A76 Tuner are also available.
Further sets are in preparation - or on request.

The main advantage of this Pievox-set is that here the replacement of the sockets
can be performed without great mechanical work as they fit 1: 1 into the devices cutout.

An installation report can be called up in advance here:
                        Still only in german language but pictures are international ....

                                http://www.pievox.de/Einbau_Neue_Cinch_A77.html

Ebay does not allow links, therefore copy this line to your browser ....

The fastening is by screws -
No blind rivets, which require the possession of these forceps and is also somewhat
"a little fiddly" in the application to fix the plate in the perfect position of the bushes
in the cutout.

In the selected method with countersunk head screws,
the carrier plate is automatically pulled into the correct position in the cutout.

The sockets are industrial quality and goldplated.

The sockets are secured against turn movement using a strong industrial glue agent.
     So also removing a tight connector by turn out will not loosen the cinch socket screw-nut!

A further possibility, which only the Pievox spare sockets offer is to carry out the original wiring with separated shields at the input sockets.


The distance of the sockets is enhanced to 13mm,
so the famous Neutrik Cinch plugs can be used and there is an also a gap in between.


This offer contains:
3x pcb with mounted and secured cinch / RCA sockets including sunk head screws
mounting hardware

        Shipping in hardbox with mounting hardware





Technical details in short

Dimensions identical to the Original - Revox connector plate.
The sockets are industrial quality and goldplated.

The sockets are secured against loosening.

Socket mounting plate 1,5mm GFK Epoxid, coloured black throughout the mass
- not painted

Hardware  V2A inox
