   Pievox

Ersatzteile  für REVOX Geräte
  spare parts  for  REVOX


Von manchen  Artikeln sind nur noch wenige Stück lieferbar
und es wird auch nicht nachproduziert werden.

Es lohnt sich also im Falle rechtzeitig  zu bestellen
bzw. vormerken und reservieren zu lassen.
   Pievox   Zubehör     für REVOX Geräte
accessories  for   REVOX   -->  hier
     Pievox  für STUDER   --  Parts  for STUDER  --> hier




Pievox  Ersatz Relais
spare relays

für ITT A2610 / A2615 / A2626





     Was so einfach aussieht, wie ein Relais - da  kann man doch nichts falsch machen?
     Na, ja,  wichtig sind die Kontakte - und bei den Pievox Ersatzrelais sind das Gabelkontakte mit Goldüberzug für beste Kontaktqualität.
     Keine billigen China- Massenrelais mit Silberkontakten. Die funktionieren schon anfangs auch, aber nach paar Jahren gehts wieder los..

Revox PR 99  output Relais Revox B77 monitor amp

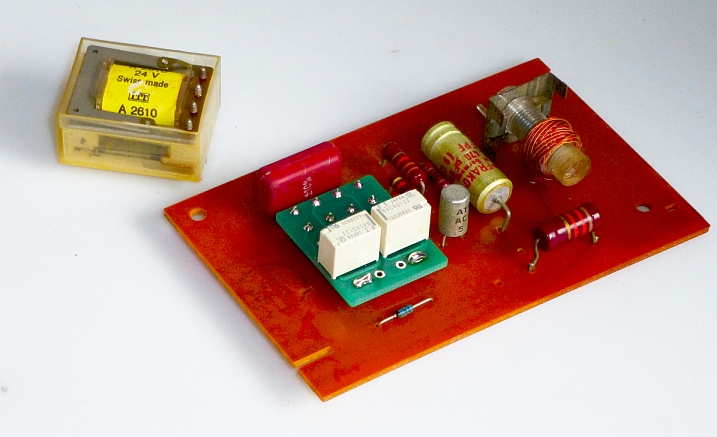

 Revox A77 record relay

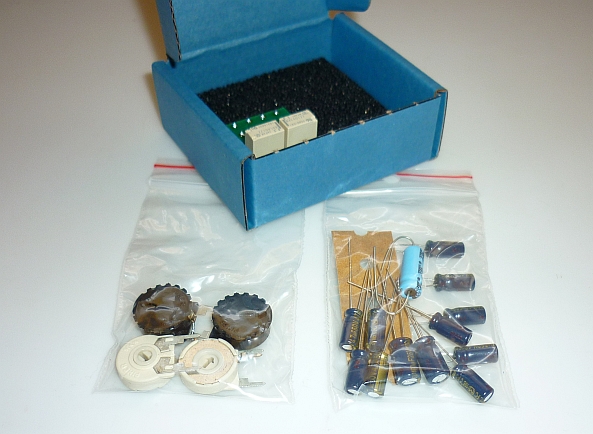

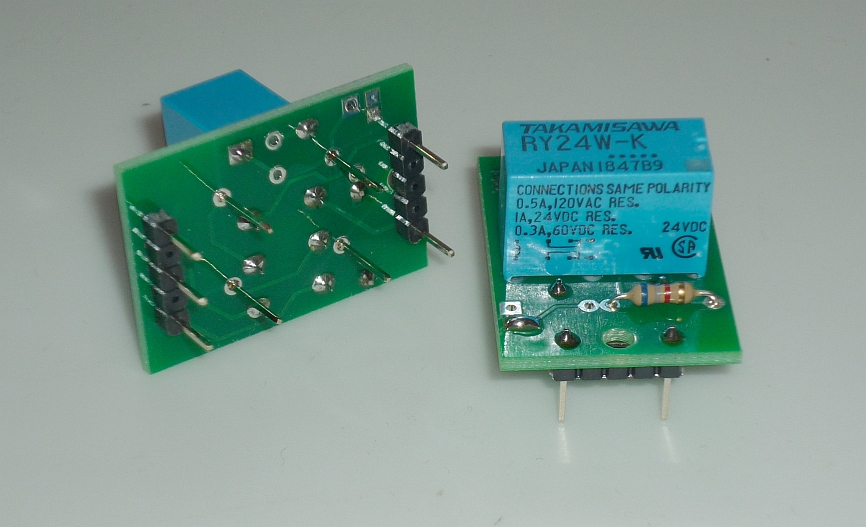

Pinning  komplett für alle Anwendungen Set für Revox B77 monitor amp geschützte Versandpackung
  Mit  Ersatz für das Rändelpot und Elkos






Ersatzrelais für ITT A2420




Verwendet  auf der  B77  Input Platine





Ersatz Relais für ITT Relais 24V
in der Revox A722  Endstufe



oder bereits als Ersatz von Revox ...



   Verwendet  in Revox A722  für Lautsprecher - Einschaltung

   Auch hier ist die Wahl des "richtigen" Relais auschlaggebend für lange Betriebsfähigkeit.
   Diese Relais haben  2 parallel geschaltete vergoldete Kontakte  und doppelseitige Leiterbahnbeschichtung mi Verzinnung
   Die Anschlußpins sind massive Kontaktstifte.


Pievox  - Ersatzrelais  für die Revox  Endstufe  A722
   Das ist ein Leistungs-Signalrelais.

   Zwei Konakte sind parallelgeschaltet
   für geringsten Kontaktwiderstand

   Die Kontakte sind goldplatiert

   Jedes Relais wird bezüglich
   Kontaktwiderstand  gemessen.

   Die Platine ist beidseitig beschichtet
   Kupfer+Zinn = großer Kupferquerschnitt.


   Ja - es gibt billigere Angebote
   mit billigen China - Massen-
   produktions Silberkontakt-Rela
is,
   aber keine Besseren !





Ersatzrelais für Panasonic
und Omron -Typen
NF 2 EB  12V  / 24V
NF 4 EB  12V  / 24V


    Die  Panasonic  NF 2  und NF 4  Relais sind in der Bauform und den technischen Daten
    identisch mit den Zettler AZ7- 2C  /  4C  und den Omron Relais NF 2..  und NF4 ...
    Die Pievox Ersatzrelais passen auch hier ...


Pievox  Ersatzrelais für  Zettler
Typ AZ7 ...

AZ7 -2C  12V
AZ7 -2C   24V

AZ7 -412V
AZ7 -4C   24V

Die Einbauposition ist
eindeutig und nicht verwechselbar
durch zusätzlichen Mittel-Pin

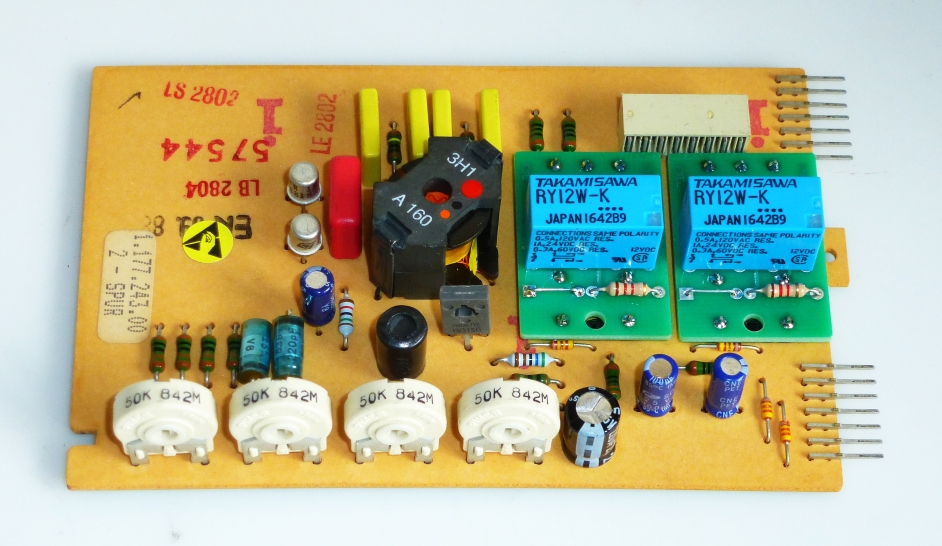

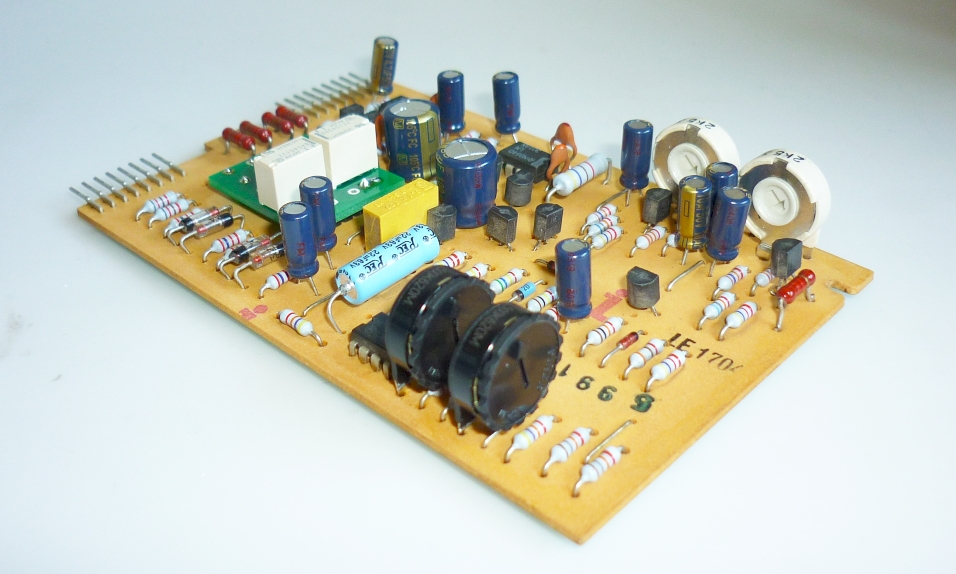

Ersatzrelais in B77  Oszillator
2pol Version mit Korrektur-Widerstand
Pinning




4 polige Version mit Korrektur-Widerstand

Versandverpackung  mit Cermet-Pot
für PR99 MKII / III  Oszillator

Durch den zusätzlichen Widerstand
ist der Widerstand des Relais
wie das Original Zettler / Panasonic-
Relais somit keine Änderung  der
Verhältnisse in der Schaltung.






Information zum
Ersatzrelais  für Zettler
AZ 1531-075-100


   Verwendet  in z.B.  B750  für Phones -Muting
   Revox hat für dieses Relais bereits
das Platinenlayout für ein anderes Relais  ->  Panasonic  NF 2 EB  oder AZ7-2C  vorbereitet
    Die Pievox  Ersatzrelais
für NF 2 EB  oder AZ7-2C passen auf die Platine.







Pievox
Cinchbuchsen RCA Sockets

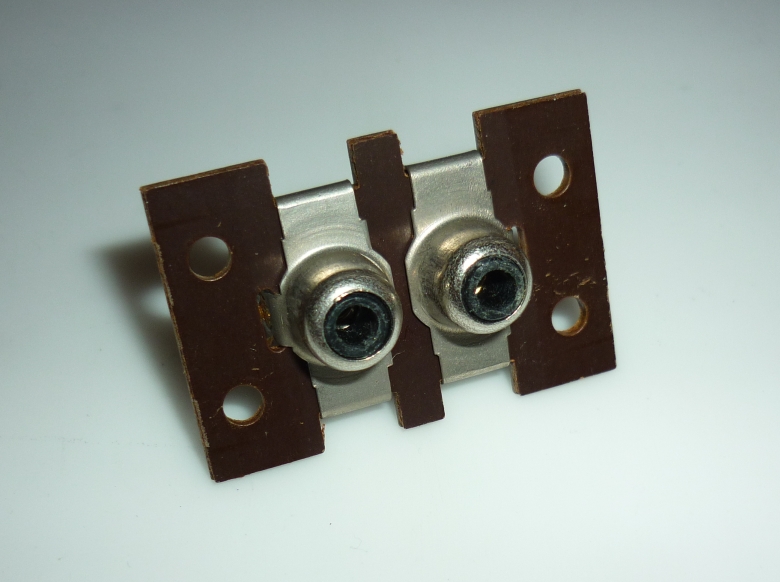

Die original Revox - Cinchbuchse
ist nicht gerade eine Zierde
in Bezug auf Haltbarkeit
und Kontaktsicherheit.



die PIEVOX Ersatzbuchse
B77 mit neuen Pievox  Buchsen
Revox  A50 mit neuen Pievox  Buchsen

mit 4  eingeschnittenen Gewinden
zur eindeutigen Befestigung
und
unverdrehbar !
eingeklebten Ci
nchbuchsen






Einbausituation in der A77

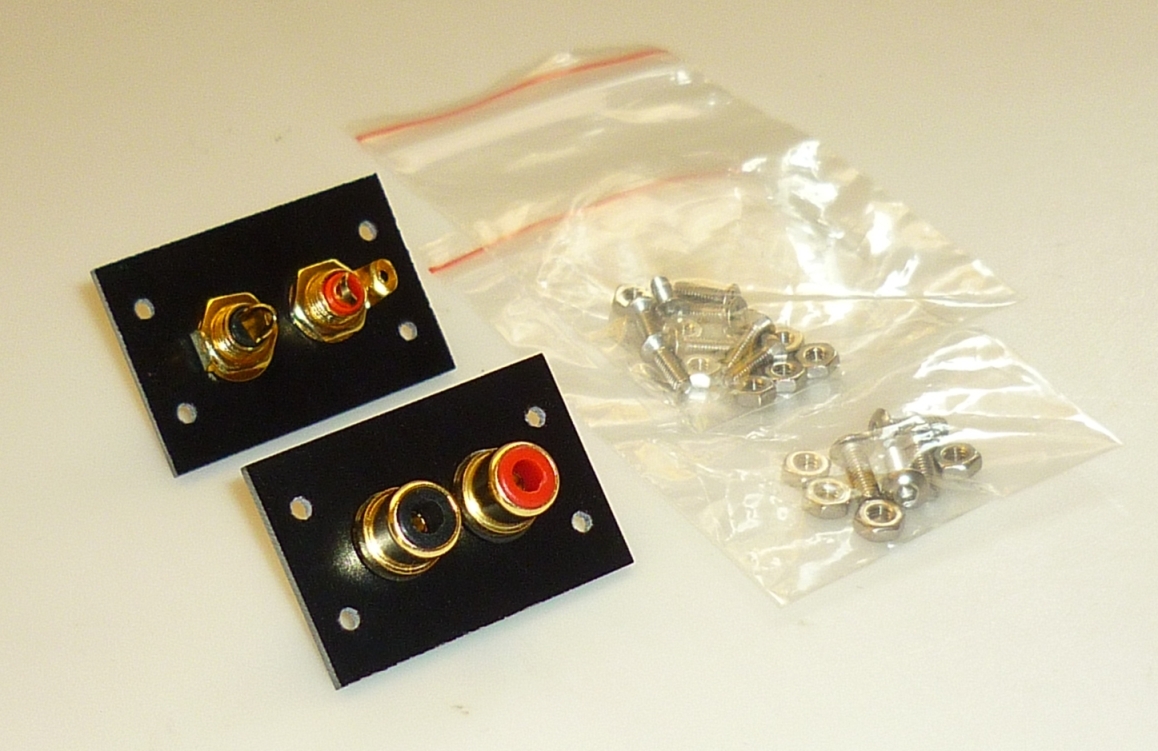

Einbausatz
z.B. für Revox B77 mit Schrauben


A77  mit neuen Cinchbuchsen
passend ohne Fräsen und Feilen






Pievox

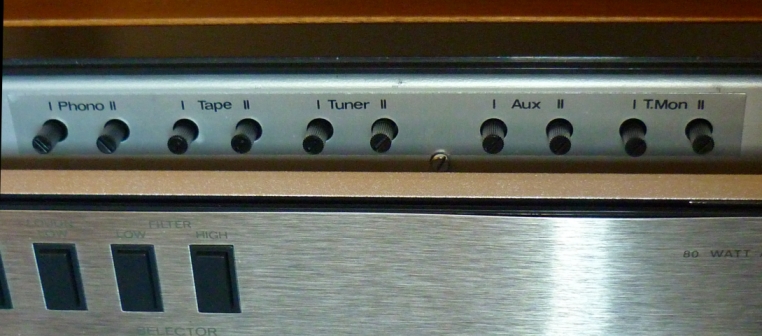

Ersatz für Schalterknebel

B77 / B750 /  weitere








Diese Schalterknebel sind sehr präzise gefertigt und vom Original kaum zu unterscheiden.
Das Auswechseln des Knebels ist einfach durchzuführen. Werkzeuge: Scharfer Seitenschneider und Schraubendreher genügen.
Anleitung steht hier :  Neue Knebel einbauen







Pievox

A50 / A78  Eingangspegel-Vorregler

A50 / A78  Input - Preset pot
Hier sind die neuen Pot  eingebaut

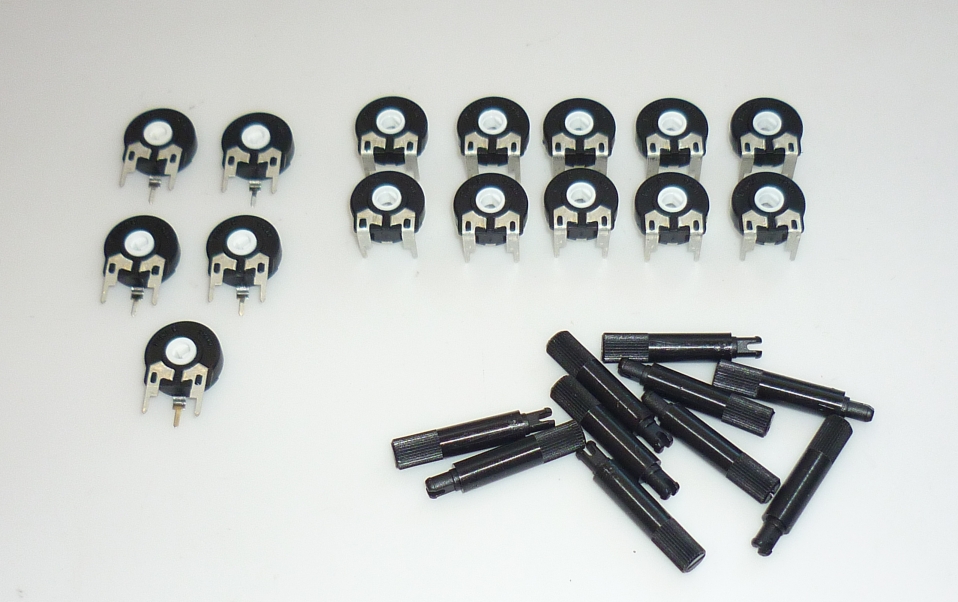

Der Satz  der neuen Pot  für Enstufe, Netzteil und Vorregler mit Steckachsen



Eine Einbaubeschreibung  ist hier abrufbar  Einbau deutsch      und  in Englisch  Installing Pre set






Pievox

Netzteil - Elkos  gepaart
Supply  electrolytics  matched


für Revox  A50 / A78



    Über die Sinnhaftigkeit,  hier "gepaarte" Elkos -  und zwar  4700 uF wie Original - aber mit 100V ! zu verwenden -
                  in meinem Artikel hier mehr ... Revox Verstärker Reparieren

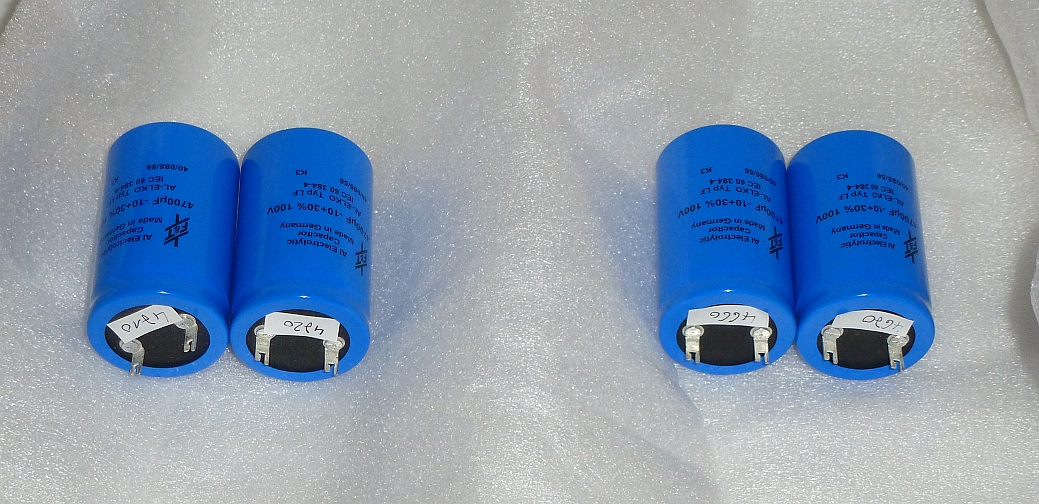

2 ausgemessene Paare  Netzteil-Elkos  4700µF 100V  !
Neue Elkos  rechts
Am Trafo die Pievox A50_78_Mute Platine = Einschaltverzögerung

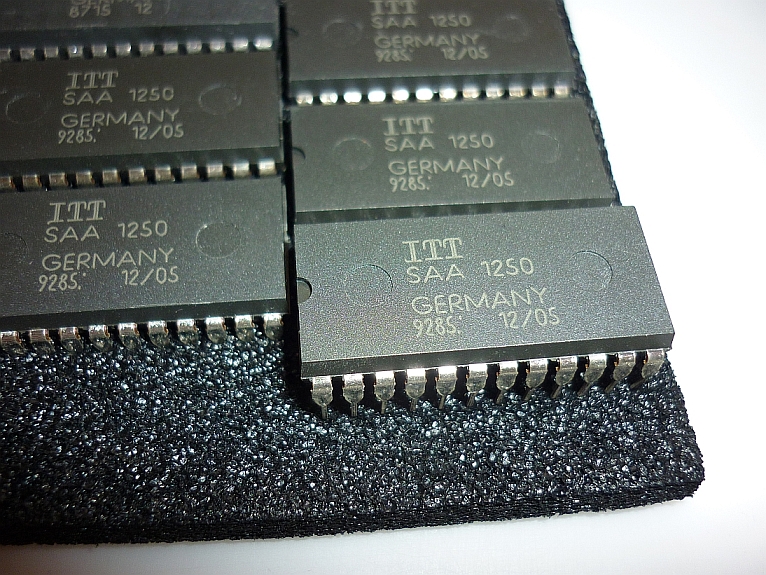

Original   ITT   SAA1250

    IR  Sende Transmitter / Coder  IC
Original   ITT  NOS  Bestand

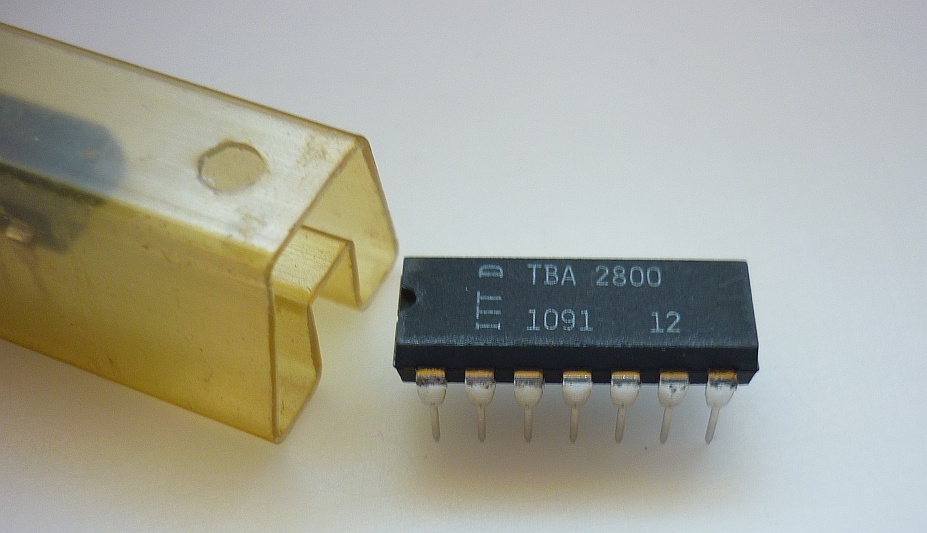

Original   ITT  TBA 2800

    IR  Receiver  IC    für Revox  B202 / B206 / B261  und weitere
Original   ITT  NOS  Bestand






WIST  10

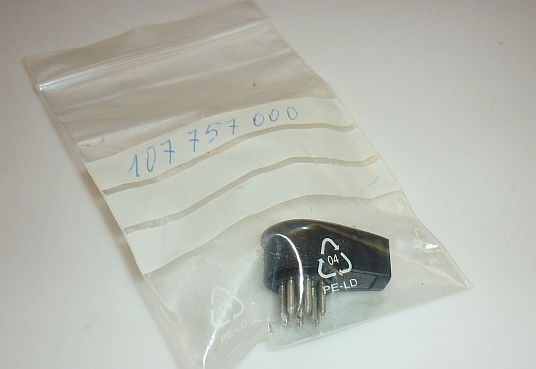

Original  Revox  Ersatzteil    Remote  Blindstecker für A77


Man kann den Stecker "mit etwas Gewalt"
öffnen, die Brücke auslöten
und den Pin 10  rausziehen,
     dann paßt der Stecker für die
Remote Buchse  der B77 und  PR99













Pievox  Zubehör und Geräte  auf der  Seite   .....
