Messband  Wiedergabefrequenzgang

  CCIR/IEC  Standard  38 cm/s - 15 ips


(english version see below)

Zur Überprüfung und Einstellung des Wiedergabe-Frequenzgangs 38 cm/s (15 ips)
gemäß CCIR / IEC Standard.

Zu Ihrer Information und zur Unterscheidung :

Pievox  Bänder sind mit professionellen Geräten gefertigte Meßmittel für Anwender, die Wert auf Präzision und Lebensdauer legen.

Jedes Band ist ein Original auf dieser Studer A80 aufgenommen - keine Kopie !


Die Aufnahme erfolgt als Stereo-Aufnahme mit 2,75mm Schmetterlingskopf,
damit ist das Band für Halbspur und Viertelspurgeräte, sowie Stereo mit 0,75 mm-Trennspur gleichermaßen geeignet.

Ausgangsmaterial sind jungfräuliche hochwertige Studiobänder SM 911 mit 50µm  Gesamtstärke.

Die Genauigkeit der Aufnahme wird während der Produktion für jedes Stück überwacht.
In unseren Bändern stecken 40 Jahre Erfahrung im Magnetbandsektor.

Wo ich mein Handwerk gelernt habe :



Wer sich mit Tonbandtechnik beschäftigt, der steht früher oder später vor der Frage: Stimmt meine Maschine noch?
Für die Freunde der Tonbandtechnik, die Geräte herrichten und reparieren, ist die Überprüfung der Wiedergabe-Eigenschaften der Geräte ein Muß.


  • Hier ist das Band, mit dem es mit der Genauigkeit eines Bezugsband möglich ist,
    den Wiedergabekanal zu prüfen und im Falle von Abweichungen zu justieren!

Aufgenommen wurde dieses Band auf einer hochwertigen Maschine (Studer A80) mit speziellen Zusatzgeräten.
Die Simultan-Qualitätskontrolle sichert gleichmäßige Ergebniss


Wieviele Frequenzen benötigt man wirklich um einen Tape recorder zu justieren?

Beim Service und der Überprüfung einer Bandmaschine im Wiedergabeteil gilt
    "Weniger ist mehr".

Denn es ist meistens nichts zu justieren, und die Überprüfung soll bei stärker abgeschliffenem
Wiedergabekopf die Aussage über die Brauchbarkeit ermöglichen.

Insofern ist es ausreichend mit der 1kHz Spur den Pegel zu checken und dann mit 10kHz die Spaltlage.
Dann kann man sich mit den tiefen Freqenzen ein Bild machen wie die Kopfspiegelresonanz wirkt,
und mit einigen höheren Frequenzen, ob die Wiedergabe noch die höchsten hörbaren Höhen erreicht.
Fertig.

Viele Frequenzen - und dazu noch ohne Ansage - führen nur dazu, daß man noch einen Frequenzzähler angeschlossen haben muß, denn akustisch unterscheidet man 14kHz nicht mehr von 16kHz - wenn man es denn überhaupt noch hört.

Nach diesem Muster "Weniger ist mehr"
sind auch die Service Bänder anderer Hersteller aufgebaut: 100Hz  1kHz  10kHz  und 18kHz
und gut ist es.

Ja, aber warum sind denn dann auf den Bezugsbändern so viele Frequenzen?
Bezugsbänder dienen auch zur Entwicklung von Wiedergabeverstärkern, und hier
ist es schon zweckmäßig, mehrere Stützpunktfrequenzen zu haben.



Allgemeine technische Daten:

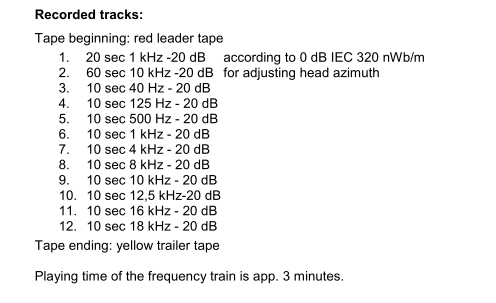

Trackliste





  • Ausgangsmaterial sind jungfräuliche hochwertige Bänder EMTEC SM 911 mit 6,3 mm Bandbreite
    (¼ Zoll).

  • Bandgeschwindigkeit 38 cm/sec (15 ips).

  • Geliefert wird das Band auf neuer 18 cm Kunststoffspule in neuer stabiler Archivbox.






        Impressionen der Produktion unserer Messbänder - Impressions of the production of our calibration tapes

Allgemeine Daten zu unserem Meßbandprogramm:

Unsere Bänder sind präzise gefertigte Produkte, mit Vorspannband und Trenn-Kennzeichen konfektioniert.
Eine ausführliche Anleitung zum Gebrauch des einzelnen Bandes wird, wenn erforderlich, mitgeliefert.


  • Lange Lebensdauer und hohe Genauigkeit durch 30 µm starken Träger und 15 µm starke Magnetschicht.

  • Auch die Laufeigenschaften sind durch den starken Träger sehr gut.

  • Die Bänder sind in einem besonderen Verfahren zur Glättung der Bandkopf-Auflagezone vorbehandelt. Dadurch werden Aufnahme-Dropouts vermieden. Der Erfolg ist eine längere Lebensdauer der Genauigkeit (Gebrauchsdauer).

  • Als Aufnahmemaschine für die Meßbänder benutzen wir eine Studer A80 mit spezieller Quarzregelung.

Unser Ziel / Angebot:

  • Ein praxisgemäßes Sortiment an Meß- und Einstellbändern für Reparatur und Routine-Justage.

  • Die Länge der aufgenommenen Einzeltöne ist dabei gegenüber den Bezugsbändern verlängert, so daß mehrmaliges Hin- und Herspulen vermieden wird.

  • Die Gestaltung der Bänder erfolgt so, daß mit einfachen "Meßmitteln" wie z.B. Computer mit Soundkarte und einem einfachen Programm (Shareware) eine exakte Einstellung möglich ist.

  • Selbstverständlich sind die Bänder auch mit Labormeßmitteln zu verwenden.



Wenn Sie Interesse an weiteren Mess-und Einstellbändern haben, können Sie auch folgende Bänder bei uns beziehen:
  • Pegelmessband 185, 250, 257, 320, 500 + 514 nWb/m
  • Geschwindigkeitsmessband 3000 Hz + 3150 Hz
  • Kopfspalt Mess-/Justierband
Bei Kauf mehrerer verschiedener Messbänder erhalten Sie auf Nachfrage natürlich Versandkostenrabatt!

 Kontakt bei Interesse:  info@pievox.de

Calibration tape for checking the
reproduce system response -

 IEC / CCIR standard   -  15 ips

For your information:

These calibration tapes are produced using professional equipment.

The accuracy is controlled and registered during production.
Only products that meet the close tolerances are for sale.

More than 40 years of experience are represented in these tapes.



Anyone who has to do with reel-to-reel recorders will sooner or later ask himself: is my machine properly adjusted?

There is a "must" for any real fans of this technology who want to keep their machines in good running state, to check the reproduce system response from time to time.

  • Here is a high-quality tape as accurate for this purpose as a reference tape -
    so you can check the playback channel and adjust it in case of differences!

This tape is a new product. The tapes can be used on half-track, quarter-track, and also stereo
0,75 mm Butterfly recorder.

We use a Studer A80 with special xtal-control and high level measuring equipment for all recording and calibration standards.
Recording is done with simultaneously running quality assurance, which means analysing continuously on charts using a level recorder.




The big question is:
How many spot frequencies are really needed and useful to adjust the playback section of a tape recorder?

The full professional needs only four spot frequencies:
set center 1kHz
check low response on 100Hz
adjusting the p/b head azimuth on 10kHz
check and eventually set the treble response on 18kHz.

Good, you say, but why are so many spot frequencies on the Ampex NAB or DIN IEC calibration tapes?

These tapes are intended to develop and check the response of the playback amplifiers of the tape machines,
and here some more spot frequencies can be advantageous to be sure the response of the amp is within limit.

I would say, too many spot frequencies without announcement would afford to run a frequency counter while adjusting, because I bet you can‘t distinguish a 16kHz tone from a 18kHz tone.

Those two tones for example sound like "feeping" - if you are a young fellow -
we old masters wouldn’t be able to hear this "treble noise"!



 General tech-Info:


Tracklist



  • Tape width ¼ inch
  • recorded on virgin EMTEC studiomaster SM 911
  • Tape speed 38 cm/sec (15 ips).
  • On new 18 cm polystyrol reel delivered in new hard box.

If you are interested in more calibration tapes you can purchase them from us:

  • calibration tape reference level - 185, 250, 257, 320, 500 + 514 nWb/m
  • speed test tape  3000 Hz + 3150 Hz
  • azimuth alignment calibration tape
Please ask for rebate on shipping cost first if you want several different calibration tapes!

Just contact us for further information:  info@pievox.de
