Ernst Schmid Elektronik München:
            Kopfträger einrichten
            Revox-Geräte  A77,  B77,  PR99
                 Studer   B62 , B67, A80R



Den Bandlauf justieren

Ich vermute mal, daß fast alle Bandgeräte heute mechanisch kaputt-repariert sind.

Es sieht so einfach aus und es sind so schön viele Schrauben, an denen man Drehen kann - und dann auch dreht - um "den Klang zu verbessern".

Ich unterstelle keine böse Absicht, einfach nur Unwissen und Modifizierungsdrang.
Es wird einfach alles auseinandergeschraubt - und dann irgendwie mit den Scheiben wieder zusammengeschraubt.
und 0,2 mm sieht man nicht.
Will man das Nachmessen, muß man den Kopfträger ausbauen und auf einer Meßplatte vermessen und auf Sollmaß justieren.

 Eine verstellte  Zenith -Einstellung - das sind die Schrauben vor und hinter dem Kopf - läßt sich - genau - nur bei ausgebautem Kopfträger
  auf der Meßplatte wieder korrekt  einstellen.

Nach Tonkopf -Austausch ist es in der Regel anzuraten, die Kopfspiegel genau auf den Bandlauf einzurichten

Genauso die Bandführung vor dem Capstan, wenn die verstellt ist.

Die ganze Anlage mit Meßplatte + Höhen-Meßeinrichtung + Spezial-Lineal (6,3mm) + Speziall-Winkellupe  kostet ca. 1000 Euro.


  Welche Bandlaufhöhe ist "normal" ?
Für die B62 gibt es eine offizielle Studer Zeichnung zur Bandlaufhöhe.

Für die anderen Geräte habe ich durch Vergleich mit mehreren Kopfträgern den optimalen Verlauf herausgemessen und gerechnet.

Dazu habe ich von allen meinen Geräten und mehreren Kopfträgern die Maße abgenommen:
 A77, B77, PR99, B62, B67 MKII und A80R


2  Geschichten

Bei meiner PR99 von einem Tonstudio gekauft - von Technikern gewartet !
waren die Scheiben unter dem linken Kugellager falsch angeordnet, wodurch  der Bandeinlauf 0,2mm zu breit war,
die Folge waren übermäßige Phasenschwankungen.

Am 5.12.2016 hatte ich einen B77-Kopfträger auf der Meßplatte: Die Köpfe waren 1A , aber
der Auslaufpoller aber 0,2mm zu tief, hier fehlte die Abstimmscheibe .
Was wird gemacht ?
in den nachfolgenden Bildern erkennbar an einem B77  Kopfträger

- Höhe  der Einlaufrolle
- Höhe  und Zenith  des Aufnahmekopfspiegels

- Höhe  und Zenith  des Wiedergabekopfspiegels
- Höhe  der Bandführung am Capstan
- Höhe  der Auslauf-Umlenkung (Original- feststehender Poller oder Kugellager)

Was kann nicht gemacht werden?
Justage des Spalt -Azimuth - das muß auf Ihrer Maschine mit einem Meßband zur Spalteinstellung für den Wiedergabekopf erfolgen.
Der Aufnahmekopf-Spalt  wird  in der weiteren Folge  auf den Wiedergabe -Kopfspalt  ausgerichtet, so daß optimale Verhältnisse herrschen.

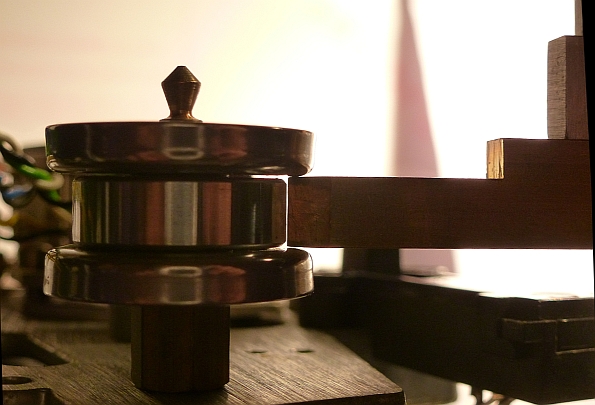

Höhe  der Einlaufrolle

Höhe und Zenit Aufnahmekopf

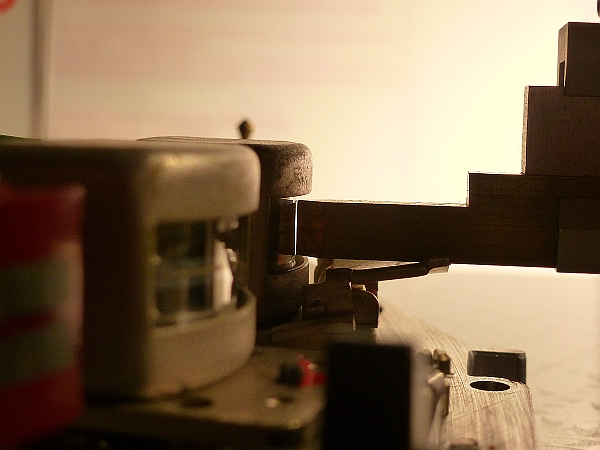

Höhe und Zenit  Wiedergabekopf

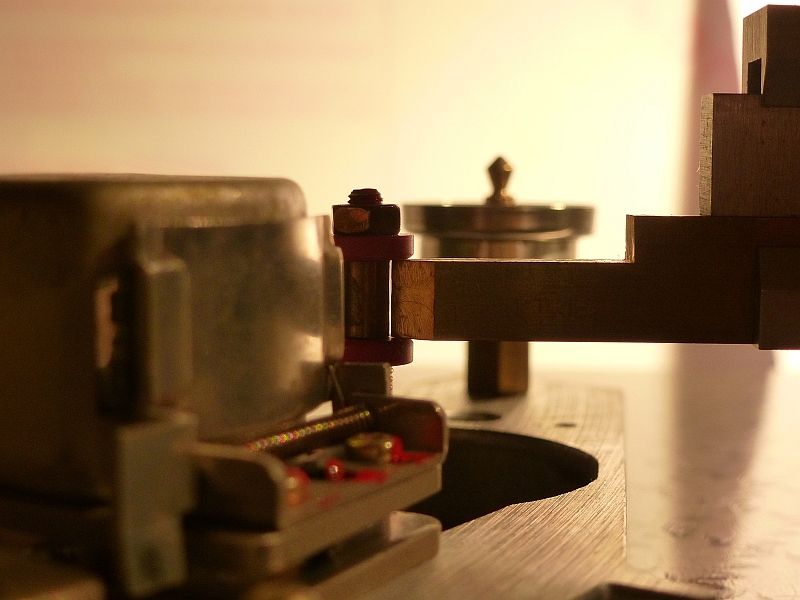

Höhe der Bandführung

Preis auf Anfrage.
Als Richtwert  für B77  - Kopfträger 120€  incl. Versand in Deutschland.
Der Preis enthält  19% MwSt
.



Stand  2023_0307
