Play-Logik

  für Revox  A77  (alle MK's, auch Dolby)

(english version see below)
  • Durch den Einbau der Play-Logik können Sie den Bedienungskomfort dieser tollen Maschine an die Fähigkeiten modernerer Maschinen (B77, PR99) anpassen!
  • Einfacher Einbau durch vorgefertigte Module.

Aus Wickeln gleich in PLAY schalten ! - Schluß mit Bandsalat !

Die ideale Ergänzung für Ihre Maschine !

- Endlich mehr Komfort bei der Handhabung -

Die Pievox Play-Logik ermöglicht die flüssige und sichere Steuerung Ihrer A77 und vermeidet den gefürchteten Bandsalat beim Schalten von Wickeln > Stop > Play!

Keine mechanischen Veränderungen an der Maschine!

Jetzt ist direkte PLAY-Schaltung aus Schnellwickeln möglich. Automatische Folgesteuerung STOP - PLAY, wenn das Band zum Stillstand gekommen ist.

       Wie funktioniert's?

Der PLAY-Tastendruck während Schnellwickeln wird registriert.

Die Maschine bremst automatisch zum Stillstand ab.

Die PLAY-Funktion wird selbsttätig aktiviert.

Die Lichtschranke erzeugt keine elektrischen oder magnetischen Störungen!

Das Band kann sich nicht mehr verheddern, wenn schnell umgeschaltet wird.

Es wird  immer der letzte Tastendruck gespeichert und ausgeführt!

       Wie wird die Play-Logik eingebaut?

Es gibt 2 Versionen zur Wahl:

Version 1:

Bequemer Einbau der vorgefertigten, modifizierten Steuerplatine für Jederman -
direkter Austausch - steckbar - ohne Löten oder Fräsen!

Das vorgefertigte Modul (Motorabtaster und Elektronik in einem Gehäuse) wird einfach eingesteckt.

Die bereits in der A77 vorhandenen Ankerpunkte werden für die Befestigung genutzt - kein Bohren!


Dafür setzen wir € 25,00 als Pfand ein, das Sie sofort zurück erhalten, sobald Sie uns Ihre Steuerungsplatine zugeschickt haben.

Das Kabel ist bereits vorkonfektioniert, Sie erhalten eine bereits komplett vorverkabelte Steuerplatine (mit neuen Rifa-Kondensatoren) im Austausch.

Version 2:

Oder Sie löten selbst das Bandkabel auf Ihre Steuerplatine - das können ein Großteil unser Käufer ohne Weiteres!

Mit im Paket: 5 Stück Spiegelfolie-Klebepads sowie eine Notlauf-Stiftwanne für den Betrieb
auch ohne Play-Logik.

Mehrseitige, bebilderte Einbauanleitung wird mitgeliefert!

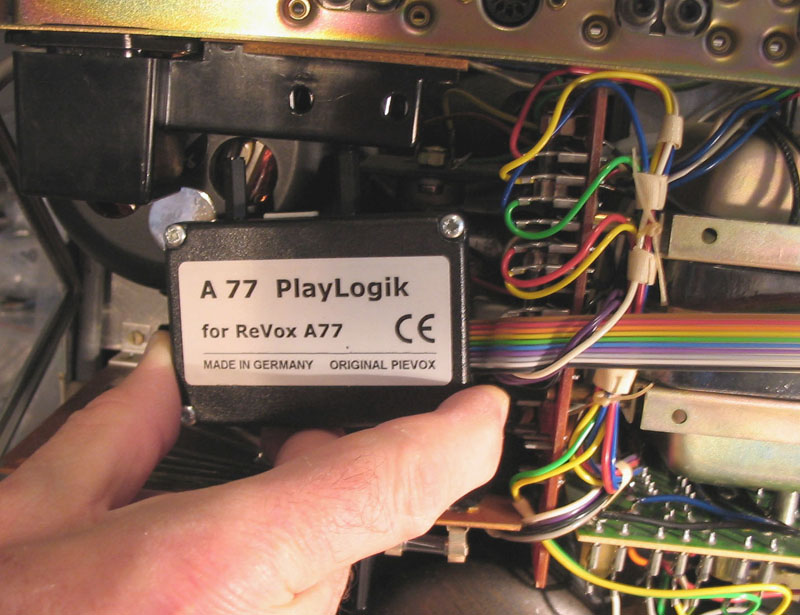

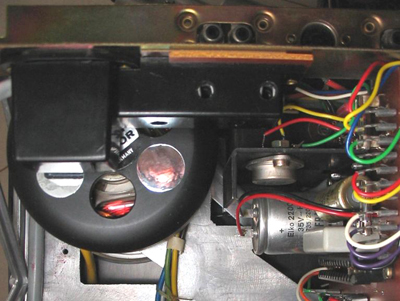

    Bandkabel einstecken                                       Motor mit Spiegelfolie-Pads
    plug in connector                                            spooling motor with reflector pads

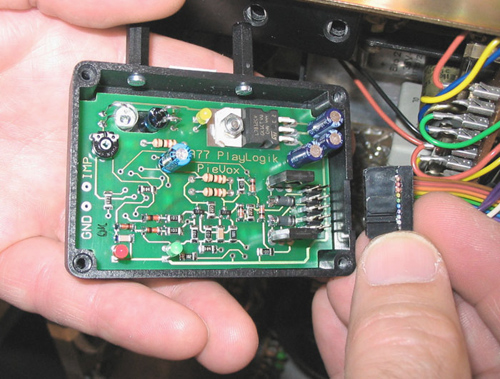

      Play-Logik Modul einsetzen
     fit in Play-Logik module

Für die von uns gelieferten Teile übernehmen wir eine Garantie von 2 Jahren nach den geltenden gesetzlichen Regeln.
Die von Ihnen vorgenommen Arbeiten erfolgen auf Ihr Risiko.
Beim Einbau mit der mitgelieferten Anweisung besteht aber keine Gefahr für Ihre Revox!

Kunststoffgehäuse, Abmessungen 70 x 48 x 22 mm

Profiprodukt, Neuware in Deutschland gefertigt

falls die Austauschplatine benötigt wird, wird eine Sicherheitsgebühr von € 25,00 erhoben, die bei Rücksendung der Originalplatine zurücküberwiesen wird!

 Play-Logik

for Revox  A77 (all MK's)


The ideal improvement for your recorder !

No more spooled off tapes !

For sure, there is no need to have a Play-Logik installed, but to prevent a tape damage it is useful.
If you are always patient enough to wait until the reels are completely standing from fast wind and then operate the play button, everything is ok.
But from other more moderne tape recorders you are used to be free to operate the play button ... and then the tape is shredded.
Prevent damaging your tapes using the Pievox Play-Logik !
No users have ever returned the Play-Logik module, they are enjoying the advantage switching from fastwind
to play without any fear.

The Pievox Play-Logik module manages at last fluent and safe controlling of the A77
- especially no tangled tapes!

Here is a new solution for selecting direct PLAY-function in fast wind mode.
 Automatical activation of PLAY when tape has stopped.


Simular PLAY-operating comfort as with B77 and PR99!

How does it work?

When pressing the PLAY button in fast wind mode this will be stored in a memory circuit.

Tape motion will slow down and will come to a full stop.

PLAY mode will automatically be activated when the photo-electric pick-up indicates no motion signal.

If the Play button is pushed during the process of slowing down this action will only function
when the tape has completely halted.

Tapes no longer get tangled when switching to other modes.


Last pressing of button will always be stored!

Easy to install:

There are 2 different versions from which you can choose:

Version 1:

Comfortable installing of premanufactured, modified tape drive control pcb –

– just plug in – no solder required.

Easy mounting by premanufactured, Pievox Play-Logik module (for plug-in fit).

(Photo-electric pickup and control electronics) with prepared multi-coloured ribbon cable.

For this version we'll charge a deposit fee of 25,00 Euro. It will be refunded as soon as you send us your original pcb.

Or just keep both pcb's and we'll keep the deposit fee.

Complete with prepared tape motion control pcb (with new Rifa-condensors) in exchange for your original pcb.

Version 2:

The do-it-yourself version - just solder on the ten coloured ribbon ends of the multi-coloured ribbon cable.
Most people can do just that!

Depicted mounting instructions, step by step photos and desciption - very easy!



       You get a warranty for 2 years on all parts delivered, installing on your risk -
      but there is no danger for your Revox when using our instructions!

box size: 70 x 48 x 22 mm

application included

new professional product, made in Germany
