Ernst Schmid
begrüßt Sie auf dieser Homepage

Wer ist Pievox ?

Über / about   Pievox     Who is Pievox?


Mit 40 Jahren Erfahrung in der Elektronikentwicklung im Audiosektor kann ich dauerhaft funktionierende Produkte anbieten.
Gebrauchstüchtigkeit  und Funktionalität ist mein oberstes Ziel, nicht Gewinn .
Meine Jahre bei Studer in Regensdorf  / ZH  waren dazu gute Lehrjahre !
Ihre  Fragen werden von mir qualifiziert sachlich und ohne "High-End-Geschwurbel" beantwortet.

With 40 years of experience in electronics development in the audio sector I can offer permanently functioning products.
Operability and functionality is my ultimate goal, not profit.
My years with Studer in Swiss were good years as an apprentice!
Your questions will be answered in a qualified and objective manner and without any "high-end buzz".

Kontakt per e-mail - info (at) pievox.de
Falls ein Link auf meiner Seite nicht mehr funktioniert, bitte um Mitteilung .

Die Glosse

Neue erdähnliche Planeten entdeckt !
Erhalten wir demnächst Besuch?
Oder ein neues Reiseziel?


Über die zunehmende
Unzuverlässigkeit
der Menschen ...

Über Software-"Produkte"

Über Schrottproduktion

Über High End Erwartungen




PIEVOX      Ersatzteile und Fernsteuer - Zubehör für STUDER - Magnetbandgeräte Geräte und Mixer
                            Spare parts  for STUDER Tape recorder and remote Accessories




PIEVOX Ersatz-Relais    Sorgfältige Fertigung und sichere Versandverpackung

Ersatz für ITT   A2610 / A2615 / A2626

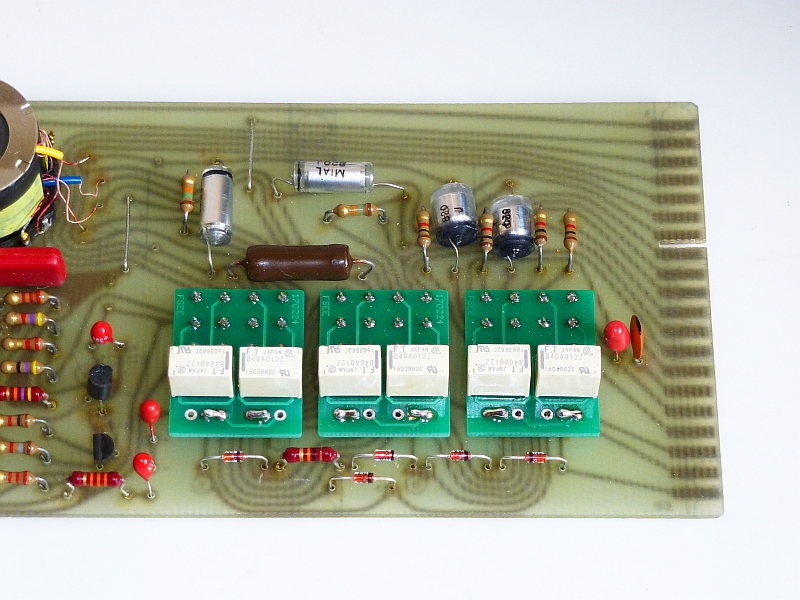

A80R / B62 Oszillator
2 Channel

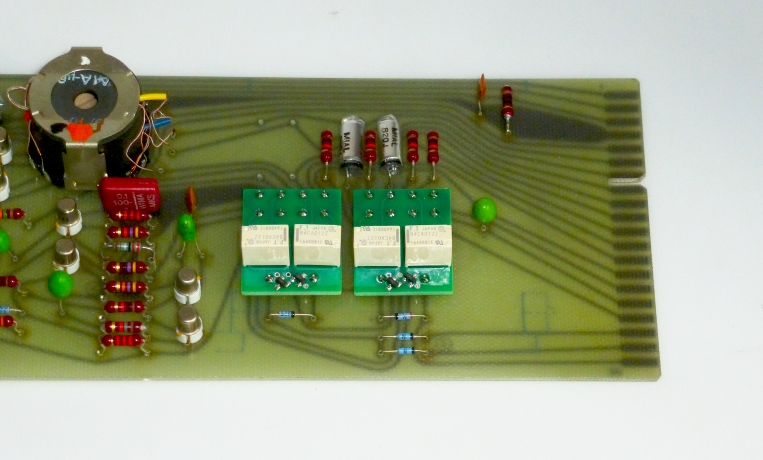

A80R / B62 Oszillator
Stereo
 single or as set
shipping

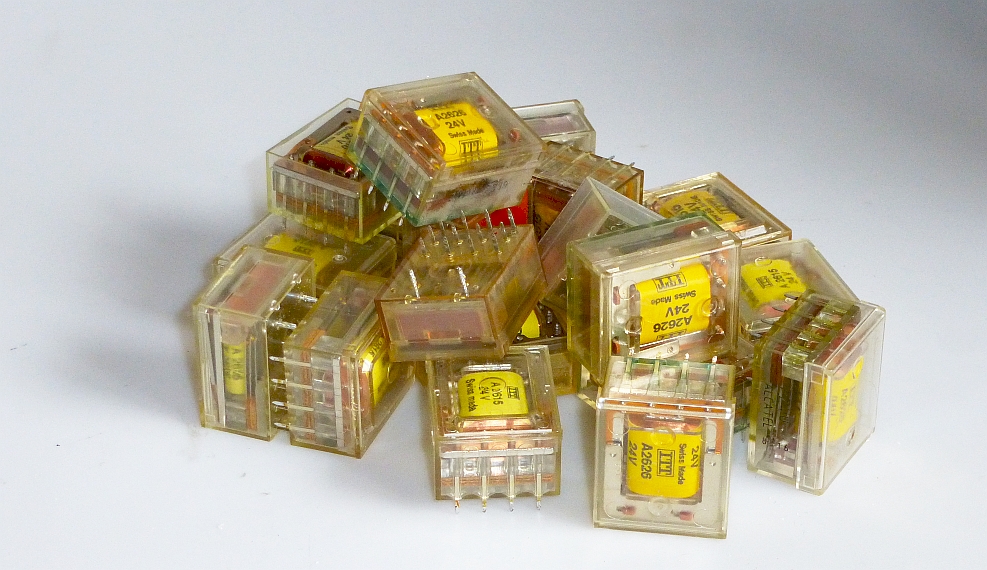

replaced relays  - ausgebaute Relais mit mindestens einem Problem - Kontakt





Original Pievox

Zubehör

Accessories






Pievox A1010 and A1012
Replacements for Studer A101




Quartz Control for Studer A80 R /RC / A81






EQ Plugs
EQ - PCB for Rec and P/b amp




Pievox   Ersatzteile für  STUDER  Tonbandgeräte  tape recorder  und mixing desk
  • Ersatz  für Studer A101 Hybrid  in  STUDER - Tonbandgeräten  / tape recorder  und mixing desk

                  Spare part  for Studer A101 on cases of limited space :  A1012  special version of the Pievox A1010

  • EQ -Plugs  für den steckbaren  Entzerrer-Komponenten  in den Studer B62 / A80/  A81 und anderen Tape recodern die diese Aufnahme und Wiedergabeverst. verwenden .


Pievox  Infrarot Adapter  zur Steuerung der Studer Geräte mit Revox Remote Empfänger B202 oder Timer B203

Wenn Sie ihre Studer in eine Revox Anlage aufgebaut haben, ist es zweckmäßig, die Bandmaschine auch mit der Revox Remote zu Steuern.
                        Adapter für Studer A807 / A810 / A721  Remote Control mit dem Revox B202 / B203 System
                        Adapter für Studer  B67  und B67  MKII
Remote Control mit dem Revox B202 / B203 System


Pievox  A80 Quartz Control  zur präzisen Steuerung der Studer Tape recorder A80R  (+ RC und weitere) auf Soll-Geschwindigkeit


STUDER-Gerät
A1010 and  A1012
improved  A101 moduls
Quartz Control
Infrared Remote
Special
A80R RC / A81 >
A1010

A1012
Quartz Control
EQ-plugs
Bestückung /stuffing
Tabelle / Table

B62 >
A1010

A1012


EQ-plugs
Bestückung /stuffing
Tabelle / Table

B67 >


nur zur Information
Der Adapter ist ausverkauft
Remote adapter B67

A810  >
A807 >
A721 >


Remote adapter
mixing desks >
A1010

A1012






Hinweise betreffend  die Verstärker-Einschübe der A80R / RC und B62:
Es gibt hier verschiedene Platinenversionen, die immer paarweise nur benutzt werden sollten,
 ansonsten handelt man sich Phasendrehungen der Kanäle zueinander im Übertragungsbereich ein !
Die Verstärker passen zwar in die Slots, und der Unterschied scheint klein,
nur ein  -1  in der Nummer, die Schaltung der Equalizer ist aber unterschiedlich .
B62  Manual  :1.080.986  und 1.080.986-1
A80  Manual:  1.080.986  + earlier Diagrams: 1.080.986-1   (1.080.996-1 scheint ein Tippfehler zu sein)

Bei den Aufnahmeverstärkern gibt noch ganz alte Versionen ohne Zusatzplatine mit dem Kopfrelais .
Die würde ich nur im Notfall nehmen.

Ein weiterer Punkt sind die bei manchen Verstärkerstreifen nicht eingebauten Spannungsteiler-Widerstände
Diese Verstärker benötigen ein Anschlußfeld (mit den XLR Buchsen) Bau Form 1.080.997  mit der Platine 1.080.992-12
mit den Spannungsteilern - oder eine VU -Brücke

Aber Achtung - es gibt (alte) Anschlußfelder ohne diese Spannungsteiler z.B. ich habe in meiner B62 so eines - Nr. 1.080.992-11
Wenn dieses Anschlußfeld verwendet wird, müssen die Spannungsteiler in den Verstärkern eingebaut sein, sonst kommt
kein Ton rein oder raus.






Technical papers  to Pievox  accessories for  STUDER

 Studer  B67

Pievox remote
Adapter für
Studer B67  Remote Steuerung mit Revox B202   Infrarot-remote Empfänger

       control using Revox B202 Infrared-remote receiver

B67 B202 Anwenderinfo.pdf

B67 B202 application.pdf
Studer A810
Pievox remote
Adapter für
Studer A810
Adapter
für Steuerung mit Revox B202 Infrarot-remote Empfänger

Remote control Studer A810  using Revox B202 Infrared-remote receiver

A810 B202 Adapter.pdf

A810 B202 Adapter.pdf
Studer A80 A81
Quartz Control  Handbuch  / Handbook


A80 QC Handbuch

A80 QC Handbook





Informationen

Verschiedene Themen:

Einmessen, Geschichte der Tonbandtechnik, Theorie der Tonbandtechnik

Reparatur Tips allgemein  und Revox

und weitere
