Auf dieser Seite finden Sie Pievox Zubehör für REVOX Geräte accessories
for
REVOX
|
|
|
Von
manchen Artikeln sind nur noch wenige Stück
lieferbar
und es wird auch nicht nachproduziert werden. Es lohnt sich also im Falle rechtzeitig zu bestellen bzw. vormerken und reservieren zu lassen. |
Pievox |
|
Pievox für
STUDER -- Parts for
STUDER --> hier |
Pievox - Zubehörteile
sortiert nach Revox -Geräten
| Revox Gerät |
Pievox
Gerät
+ Zubehör |
Weitere
Angebote von Pievox für das Revox
Gerät |
| A50 Verstärker | A50
/ A78 Mute |
> Ersatzteile Cinchbuchsen + Netzteil-Elkos + Pegelvorregler Pot |
| A77 | Original
PIEVOX A77_MUTE A77_MET (nur A77 ohne Dolby) für A77 - Dolby MMR Relais Play Logik (Nicht mehr lieferbar) Remote Adapter für Revox B202 Quartz Control A77 (Nicht mehr lieferbar) In Vorbereitung - Pause memory für A77 |
> Ersatzteile Cinch Buchsen + Relais + Blindstecker WIST 10 etc |
| A78 Verstärker | A50
/ A78 Mute |
>
Ersatzteile Cinchbuchsen
+ Netzteil-Elkos (gepaart) + Pegelvorregler Potentiometer |
| A700 | Original
PIEVOX Pause Memory |
|
| B77 |
Original PIEVOX
Pause Memory Quartz Control (Nicht mehr lieferbar) Auto-Start Modul |
> Ersatzteile Cinchbuchsen + Relais + Schalterknebel |
| PR99 | Original PIEVOX
Pause Memory Quartz Control (Nicht mehr lieferbar) Auto-Start Modul Remote Adapter für Revox B202 Remote Adapter für Revox B206 |
> Ersatzteile Relais + Schalterknebel |
| B203 |
Modifikation
der Pause Steuerung |
|
| B780 /
B739 |
> Ersatzteile Relais + Schalterknebel | |
| B215 |
> Ersatzteile Relais |
Pievox Pause Memory
für
Revox A700
Revox B77 MKI .. II
Revox PR 99 MKI .. III
Was so einfach aussieht, wie eine Pause-Schaltung - da kann man doch nichts falsch machen?
Na, ja, wichtig ist, daß die Bedienung komfortabel ist und die Wackelkontakte der 30.. 40 Jahre alten Tasten
keine Fehlfunktion auslösen.
Pievox Pause Memory funktionieren zuverlässig und mit den Revox - Fernbedienungen: Kabelremote für A700 / B77 / PR99
und der Revox - Infrarotsteuerung mit Revox B202 IR-Receiver für A700 / B77 (an PR99 nur mit Pievox Adapter anstecken!)
Weitere Info zur Original PIEVOX Pause Memory PR99 Pause Memory
Weitere Info zu Original PIEVOX Pause Memory B77 Pause Memory
Weitere Info zu Original PIEVOX Pause Memory A700 Pause Memory
Die Erwähnung "Original PIEVOX Pause Memory " erfolgt, weil es Nachahmer-Produkte gibt, die auch Pause Memory bezeichnet werden.
Mit diesen Produkten habe ich nichts zu tun, und bitte, mir diesen Billigsch... nicht "zur Reparatur" zu schicken.
Pause Details

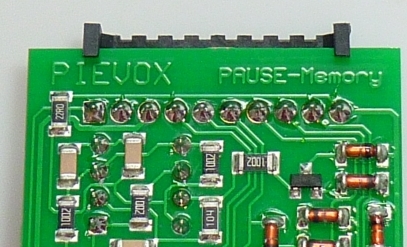

| Original Pievox
Pause memory |
steht auch
auf der Platine |
|
 |
 |
|
|
Längere Pins bei der B77 Pause Memory für sicheren
Halt in der Tape drive Control Platine |
||
| CE
= Conform zu europäischen
Vorschriften geprüft |

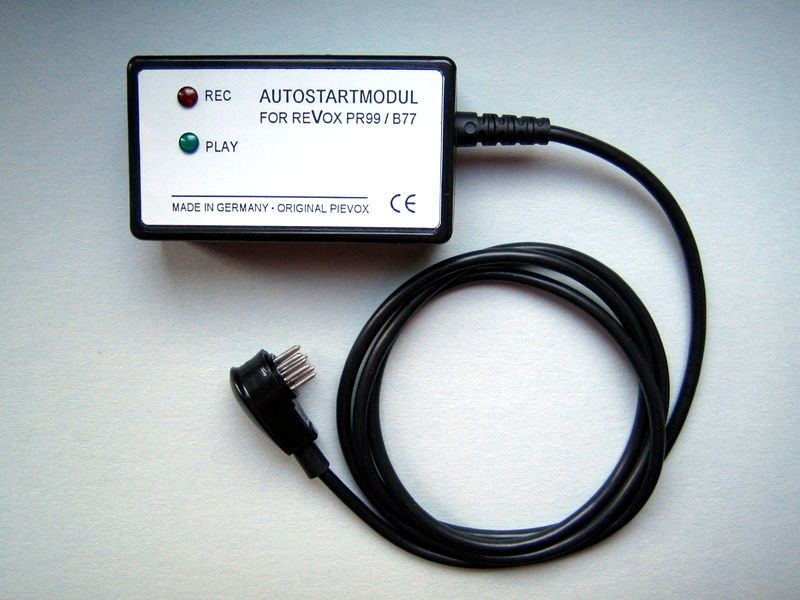

Pievox Autostart Modul
für PR99 und B77
Bewirkt automatischen Start der B77 oder PR99 in "Play" oder "Record" nach Power on - bzw. wenn per Schaltuhr
die Steckdosenleiste mit Tuner und Tonbandgerät eingeschaltet wird.
Man kann mit der B77 und PR99 MKI die Auto Start-Funktion auch mit der Kabelremote (Unterseite Drehschalter) erreichen.
(Diese Methode mit der Kabel-Fernbedienung funktioniert aber bei der PR99 MKII und MKIII nicht ! )
Allerdings darf man es nie vergessen, wenn diese Position eingestellt ist, ansonsten löscht man beim nächsten Einschalten
der B77 oder PR99 irrtümlich das aufgelegte Band.
Das Pievox Autostart Modul startet Record / Play erst nach 5 Sekunden, so daß man "im Fall" noch die Chance hat, abzuschalten.
| seitlich
ist der Schalter für Record / aus / Play ... |
..das
Modul kann also immer eingesteckt bleiben |
 |
 |
Pievox Quartz Conrol
Modul für
Revox B77
Revox PR99..
Nicht mehr lieferbar - sold out - für Revox B77 ( Das Gehäuse ist etwas anders bearbeitet)
Diese Daten dienen nur noch der Information !!
Mehr Info zu Pievox Quartz Control
Lieferung für PR99 mit vorbereiteter, geprüfter und justierter Capstan Speed Control Platine
Der Einbau ist damit sehr einfach : Alte Capstan Speed Control Platine ausbauen, neue Platine einbauen
Kabel im Quartz Control Modul anstecken anstecken - Modul fixieren - fertig

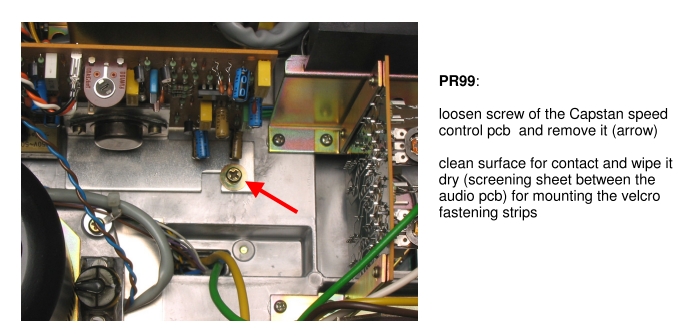

Diese Schraube lösen um die Capstan Speed Platine auszubauen |
|
 |
|

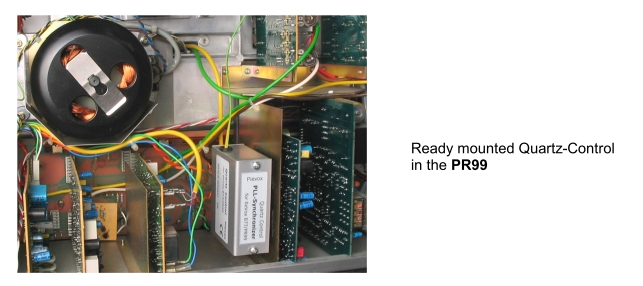

Eingebaut in Revox PR99 |

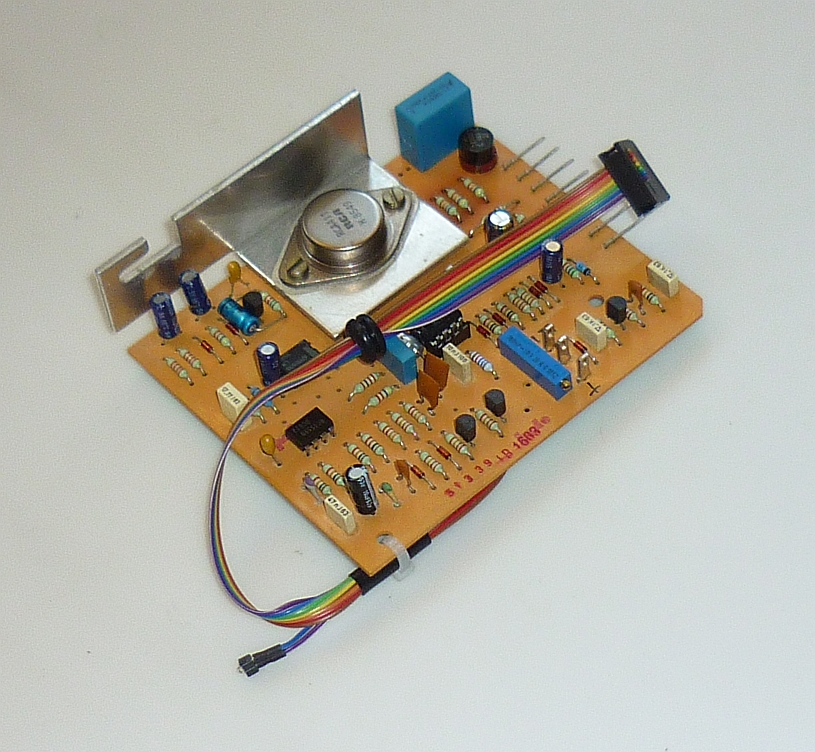

Platine
mit bereits aufgelötetem Anschlußkabel Einige Bauteile (RIFA und Pot ) sind erneuert |
 Diese Module sind ausverkauft und nicht mehr lieferbar - sold out Diese Daten dienen nur noch der Information !! |
 |
Einschaltverzögerung
für Revox A77
Pievox A77_MUTE
Original Pievox A77_MUTE Einschaltverzögerung für Revox A77 Line out
Modul zur Unterdrückung des Spannungsimpulses am Line out beim Ein- und Ausschalten der Revox A77
Ich halte diese Verbesserung der A77 zur Schonung der Lautsprecher für ein absolutes MUSS.
Nachdem
es auch hier wieder einen Plagiator gibt: Bitte
achten Sie auf ORIGINAL Pievox !
Weitere Info auf A77_Mute
Einbau Installing als pdf

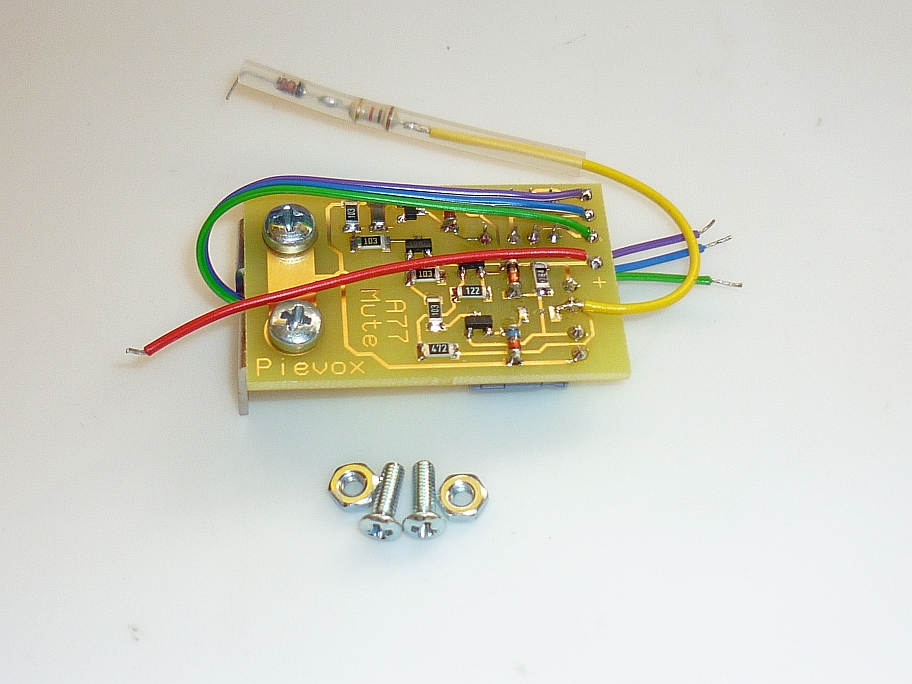

| Das Modul
zum Einlöten |
Die fünf
Anschlußpunkte |
 |
 |
Schutzmodul
für A77 - VU meter
Pievox A77_MET
Pievox A77_MET Patch zum Auflöten auf die Record amps zur Unterdrückung des
starken VU-Meter-Ausschlages beim Ein- und Ausschalten der Revox A77.
Diese Protection-Methode ist nicht für Dolby -A77 geeignet!
Für die A77 Dolby gibt es eine andere Lösung zusammen dem A77_MET weiter unten beschrieben
Anleitung Installing

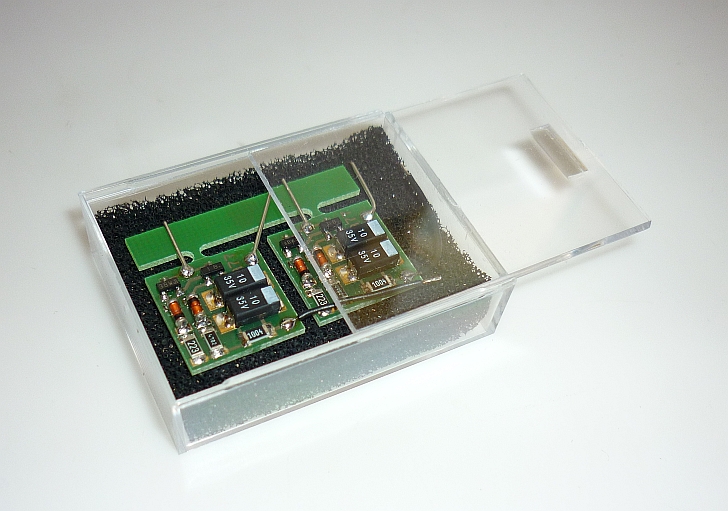

| Sie
erhalten zwei einbaufertige Platinen |

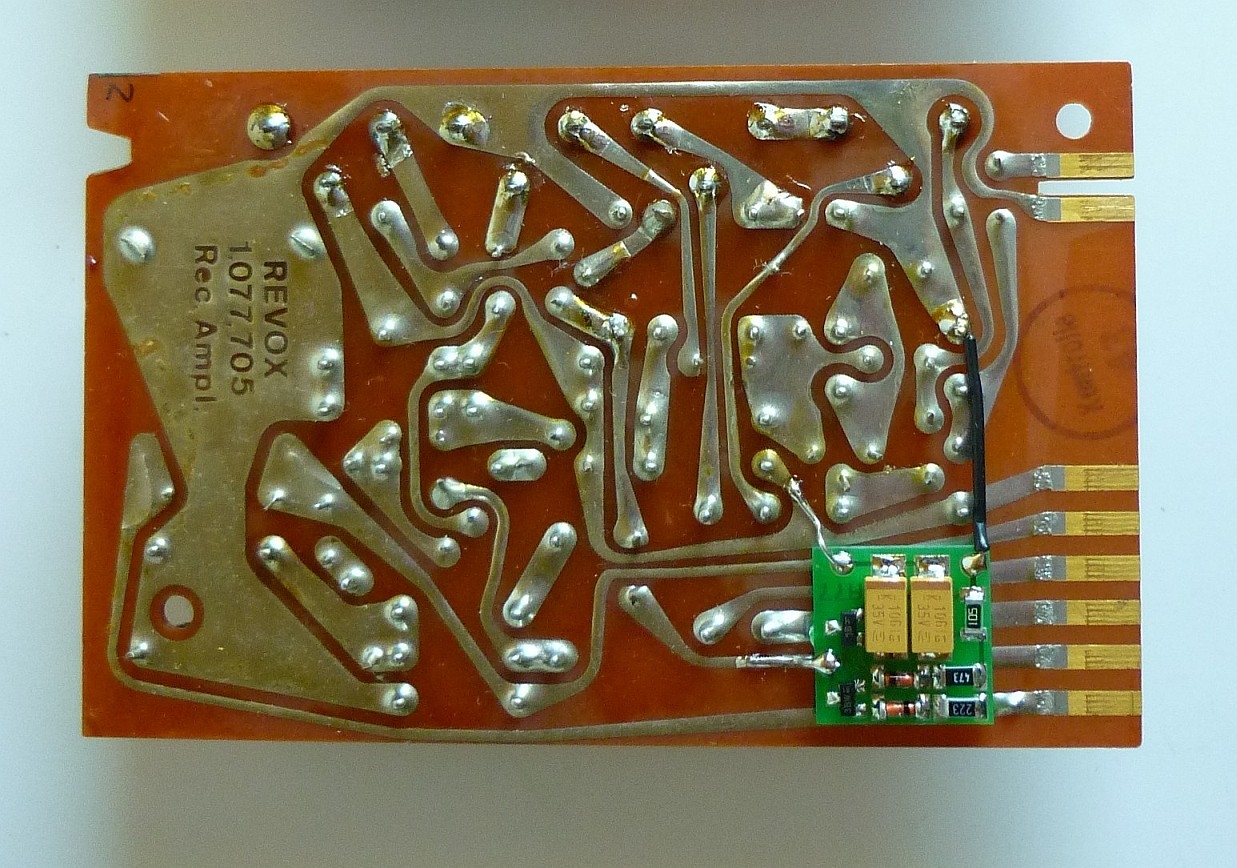

A77_MET
Patch aufgelötet |
 |
 |
Kombination für A77 Dolby
Einschaltverzögerung +
Schutzmodul
für A77 VU meter
Pievox A77-Dolby MMR
Bei der Dolby - A77 ist der VU-Meter-Schutz als Zusatz zur (sehr sinnvollen) A77 - Einschaltverzögerung Pievox A77_Mute
ausgeführt. d.h. es ist auch die A77_MUTE erforderlich .
Das MMR-Relais wird von der A77_Mute aus angesteuert.
Beschreibung Einbau des MMR Relais

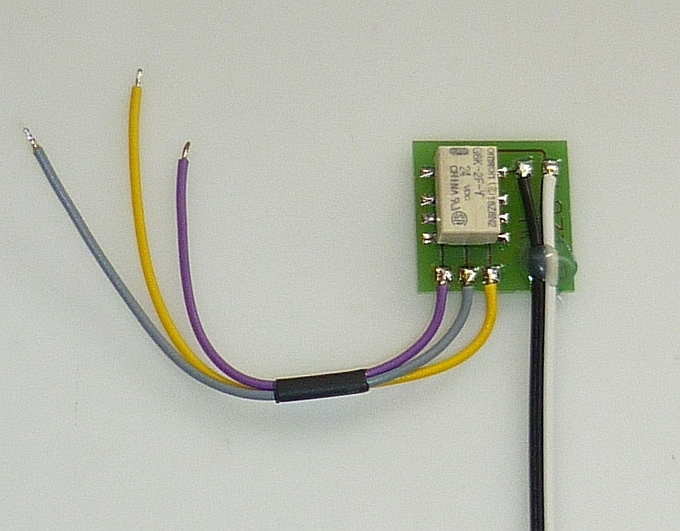

| Die
MMR Zusatzplatine |

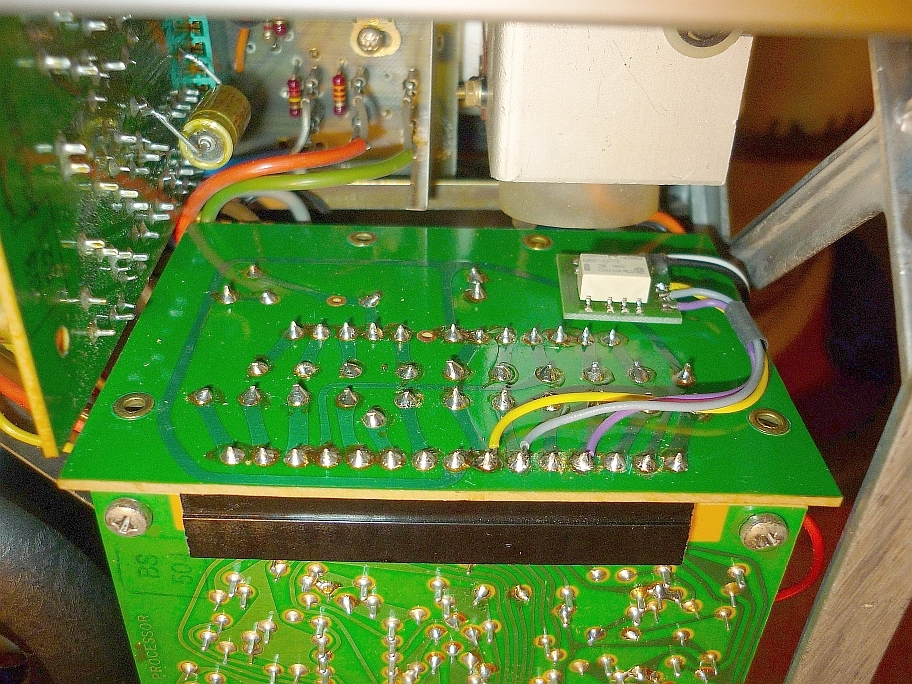

Eingebaut
und auf der Dolby Basisplatine befestigt |
 |
 |
Pievox Play Logik
für Revox A77
Alle MK
Nicht mehr lieferbar - sold out -
Diese Daten dienen nur noch der Information !!
Die Pievox Play Logik ist eine Erweiterung der Steuerung der Revox A77
um Bandsalat zu vermeiden, der entsteht, wenn von Wickeln über Stop sofort auf Play geschaltet wird.
Des Weiteren ermöglich die Pievox Play Logik die Bedienung der A77 wie bei der B77 und anderen Geräten
von Wickeln direkt auf Play zu schalten .
Nur in der Version mit fertig angeschlossener Tape drive control Platine lieferbar!
| Das
Pievox Play Logik Modul |

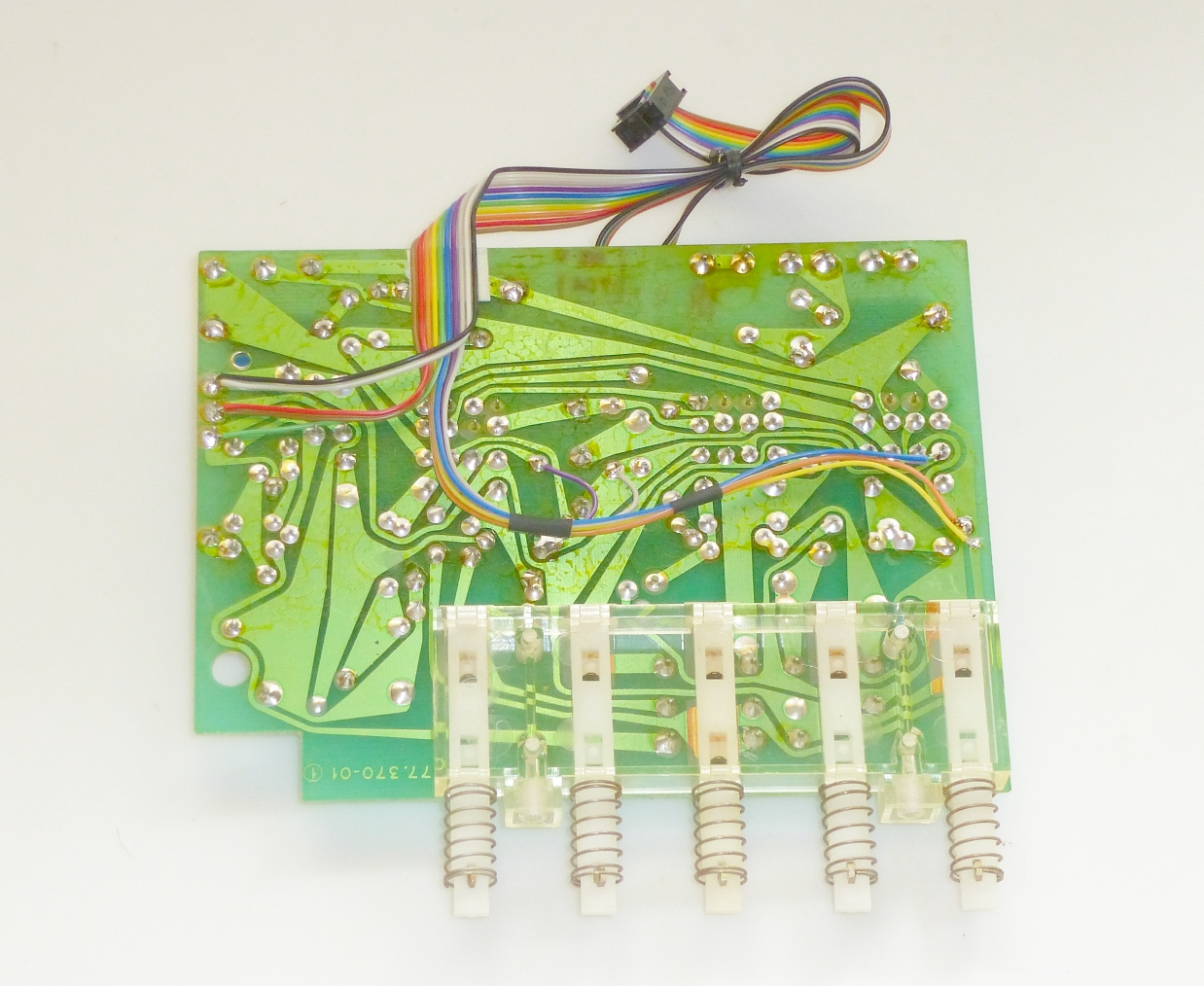

Tape
drive Control Platine mit Anschlußkabel |
 |
 |
Einbaubeschreibung hier Pievox Play Logik
Diese Module sind ausverkauft und nicht mehr lieferbar - sold out -
Diese Daten dienen nur noch der Information !!

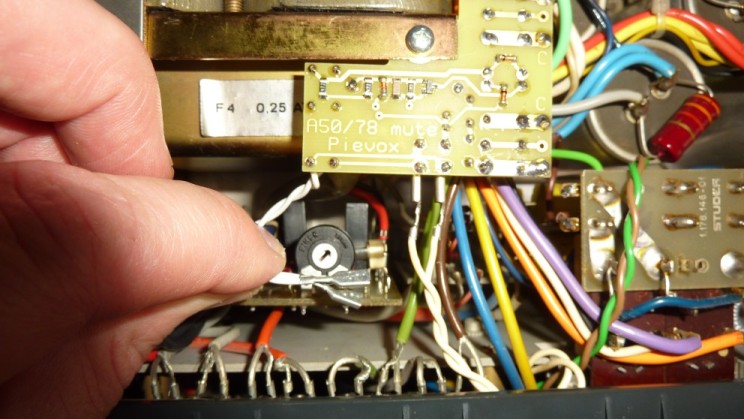

Einschalt-Verzögerung
für Revox A50 und A78
Pievox
A50_A78_Mute
Der A50 / A78 hat die Vintage - Eigenschaft, mit einem gehörigen Wumms beim Einschalten auf sich aufmerksam zu machen.
Das mag mit hart eingespannten Tieftonlautsprechern gut gehen, bei modernen weich aufgehängten Treibern belastet man die
Sicken der Tieftöner, was letztlich zu einer Reparatur mit entsprechendem Aufwand und Kosten führt.
Besser ist es, den A50 / A78 zu " zivilisieren", indem er nach dem Einbau der Pievox A50_A78_Mute ohne Wumms einschaltet...
Eine Einbaubeschreibung ist hier abrufbar Einbau A50_78_Mute und in Englisch Installing A50_A78_Mute
Mehr Infos zum Produkt
 |
|
 |
 |
Für die Verstärker A50 / A78 gibt es noch für das Netzteil ausgemessene gepaarte 4700 uF 100V Elkos.
und Ersatzpotentiometer für die Pegelvorregler.
weitere info Reparatur Revox Verstärker und Pegelvorregler
Neue Cinchbuchsen neue Cinchbuchsen A50 / A78 und andere Revox Geräte Pievox Ersatz Cinch
Revox B203
Modifikation der Steuerung am Parallel-Steuerausgang
für "Pause" bei B77 und PR99 mit eingebauter Pievox Pause Memory
Info
Revox B206 als IR Empfänger
für Revox PR99 MKII
mit Pievox Adapter
Achtung ! Diese Methode der Remote Steuerung funktioniert nur mit der Revox PR99 MKII !!
| Das
spezielle Anschlußkabel mit Spannungsconverter
24V / 5V in dem Knösel |
Der Pause -Adapter wird in der PR99 zwischengesteckt |
 |
 |

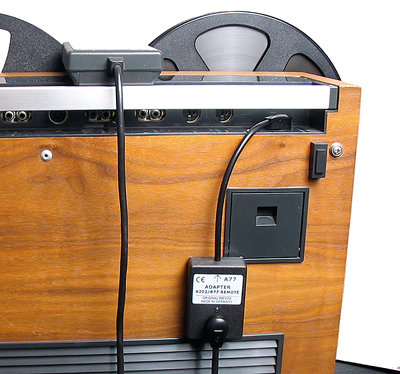

Remote Adapter B202_A77
Adapter zur Steuerung der Revox A77 mit den IR Sendern B201 / B205 / B208 und dem IR Receiver B202.
Anwender-Info
| Der Adapter | angesteckt
an
der Revox A77 |
 |
 |
Remote Adapter B202_PR99
Adapter zur Steuerung der Revox PR99 MK I .. MKIII mit den IR Sendern B201 / B205 / B208 und dem IR Receiver B202.
Warnung: Versuchen Sie nicht - obwohl der Stecker von der B202 direkt paßt - die PR99 mit direkt angestecktem
B202 in Betrieb zu nehmen. Die PR99 wird dadurch beschädigt.
Anwender-Info

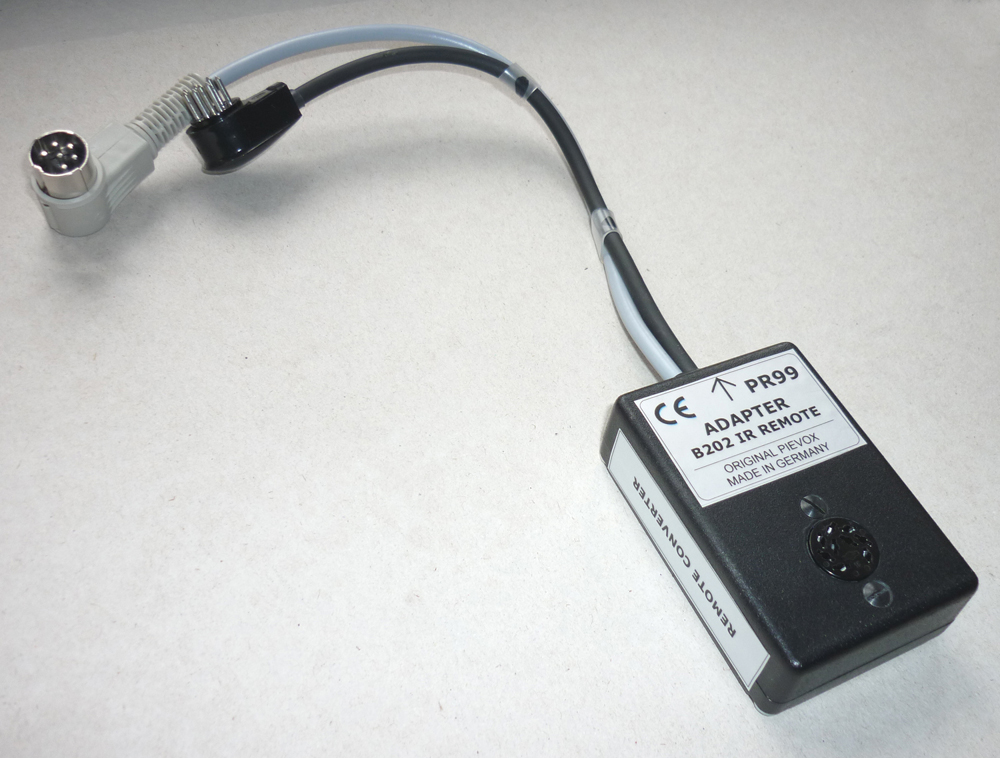

| Der
Adapter |

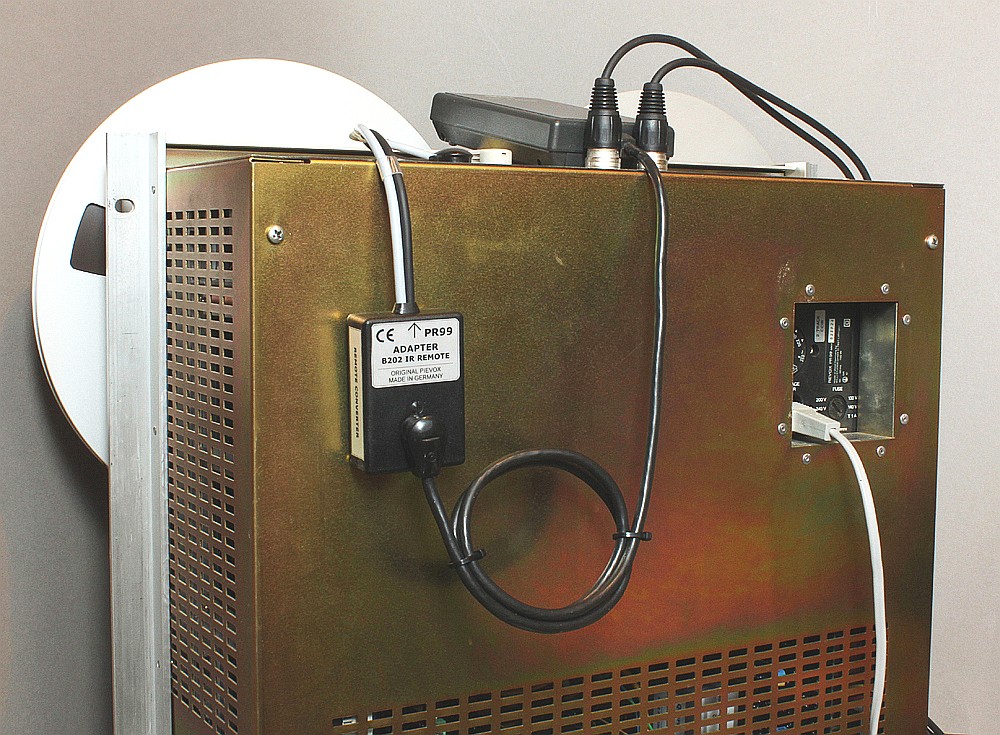

angesteckt
an PR99 MKII |
 |
 |
